【型號種類】：TKDP型、ZTK(B)型、KTBC型
【配套種類】：變頻控制、PLC控制、普通控制
【應用領域】：提升機電控系統適用于單繩纏繞式礦井提升機、及JTP型礦用提升絞車和多繩摩擦式提升機等產品，也可以與新安裝的各類提升機和提升絞車配套
1、 TKDP型交流提升機電控系統，適用于礦山豎井、斜井或其它要求提升的場所中，是一套水平先進的礦山提升機電控設備。TKDP主控臺是該電控系統中的核心設備，具有邏輯編程簡單、保護可靠、狀態顯示齊全、信號通訊等功能。
2、 ZTK(B)型礦用防爆提升機電控裝置是依據《煤礦安全規程》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》的規定制造。該產品適用于煤礦井下有煤塵、瓦斯爆炸危險環境中，主要用于完成提升機的運行控制、安全保護和行程監控。
該產品以雙PLC可編程控制箱為核心，安全可靠性高，控制功能和保護功能強，結構緊湊，使用維護方便，故障率低等。裝置中轉速傳感器是PLC控制系統中的關鍵器件，用來完成提升機的速度與位置測量，與雙PLC控制系統構成“雙線制”保護，大大提高了提升機電控制的可靠性。
3、 KTBC型礦井提升機交流電控設備是與JK系列單繩纏繞式礦井提升機配套使用的控制設備，能滿足單繩纏繞式礦井提升機的起動—加速—等速—減速—停車與換向運行狀態的控制要求及可靠安全工作，符合《交流傳動礦井提升機電控設備技術條件》和《煤礦安全規程》之要求，現我公司根據用戶需求分別配置有普通、變頻和PLC控制三種不同檔次和技術性能的電控設備。該電控設備適用于戶內及非防爆場所安裝，并在常規電氣設備條件下可靠工作。
KTBC系列礦井提升機電控設備采用雙回路電源進線而控制提升電動機的正轉、反轉、起動、調速、制動運行狀態，實現礦井提升機正常運行。具有《交流傳動礦井提升機電控設備技術條件》和《煤礦安全規程》所要求的短路、失壓、過載、過卷、超速、零位聯鎖、閘瓦磨損、彈簧疲勞、松繩、滿倉、制動油過壓、測速斷線、深度指示器失效等保護，并有故障記憶功能，保證提升機的可靠工作。并可根據用戶要求加裝動力制動裝置和后備保護。
變頻控制采用專用變頻器來控制實現提升機運行的各項功能及要求，其優點為技術先進，節能效果明顯，實現了無級調速。
PLC控制采用先進的高科技技術控制來實現提升機運行的各項功能及要求，其優點為采用可編程控制器完成控制功能，性能穩定可靠、故障少、性能高、可實現雙線型保護，通過網絡也可遠程指導和服務。
普通控制采用接觸器、繼電器來控制實現提升運行的各項功能要求，系統具有技術含量低、安裝維修方便、操作使用簡單之優點。

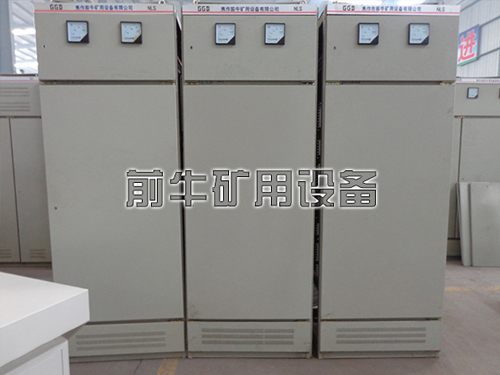

電控柜采用條架式、型材柜殼結構，TKDP型高度為2200mm，寬度為1200mm、1000mm、750mm三種，深度為800mm、1600mm種； KTBC型高度為2200mm；寬度為1000mm、900mm、800mm三種；深度為1000mm、900mm、800mm基本三種（柜體有時也要根據變頻器功率而定）。柜內配線采用線槽，板前走線。柜體上部裝有吊環，下部有安裝固定孔，噴塑面板。
提升機系統包括主機系統、電控系統及輔助系統。主機包含主電機、變速箱、滾筒等；輔助系統包含液壓站、潤滑站等。電控系統可簡單劃分為：控制系統（主控系統、輔控系統）、主電源及調速控制系統（變頻調速系統）、操作監控系統（操縱臺、監控系統）。
主控系統主要是指完成提升機從加速、等速、減速、爬行到停車整個運行過程的開關邏輯控制及其必要的保護并與其它子系統交換信號共同完成對提升機整機有效控制的系統。
輔控系統是指各路控制電源、控制回路的接口以及輔機系統的控制等部分。
變頻調速系統是指根據控制系統的指令對提升機的主電機進行起動、加速、等速、爬行到停車執行的系統。
變頻調速系統是指根據控制系統所選的工作方式及控制指令實現變頻器頻率的變化，對提升機的主拖動電動機進行加速、減速、穩速運行控制的系統。
監控系統是指對電控系統關鍵部件，包括提升信號系統工作情況、提升機運行過程中關鍵參數、參量的曲線、以及司機操作的正確性進行監控和顯示，并進行記錄以備需要查閱之需的系統。

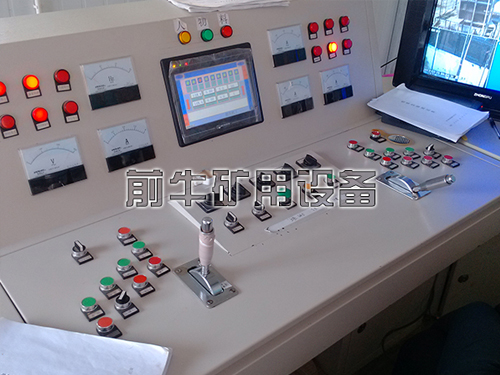

操縱臺是電控系統的人機界面，擔負著對提升機進行集中控制、監視、參量信號設定顯示的重任，以及故障診斷及顯示等。
